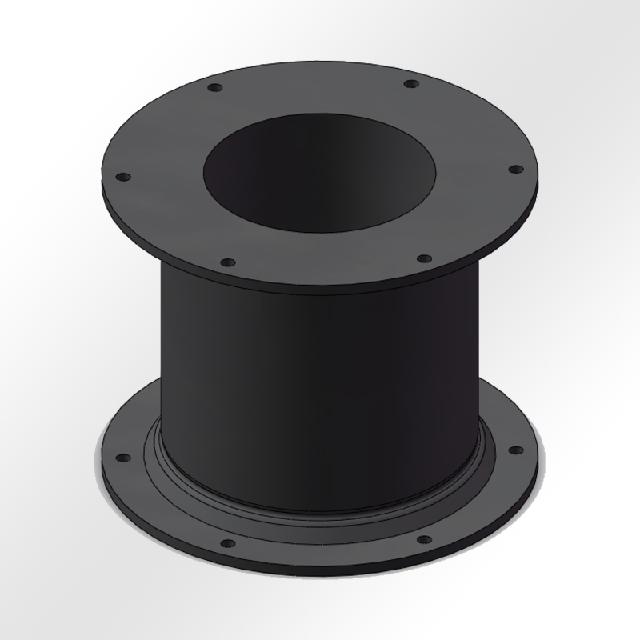

超级鼓型橡胶护舷

产品编号：Fendersys-SC

产品主要特征：

高吸能量，低反力；
卓越的多角度性能；
由于内应力分散在整个护舷，故具有高耐久性；
尺寸范围广泛；
易于安装；

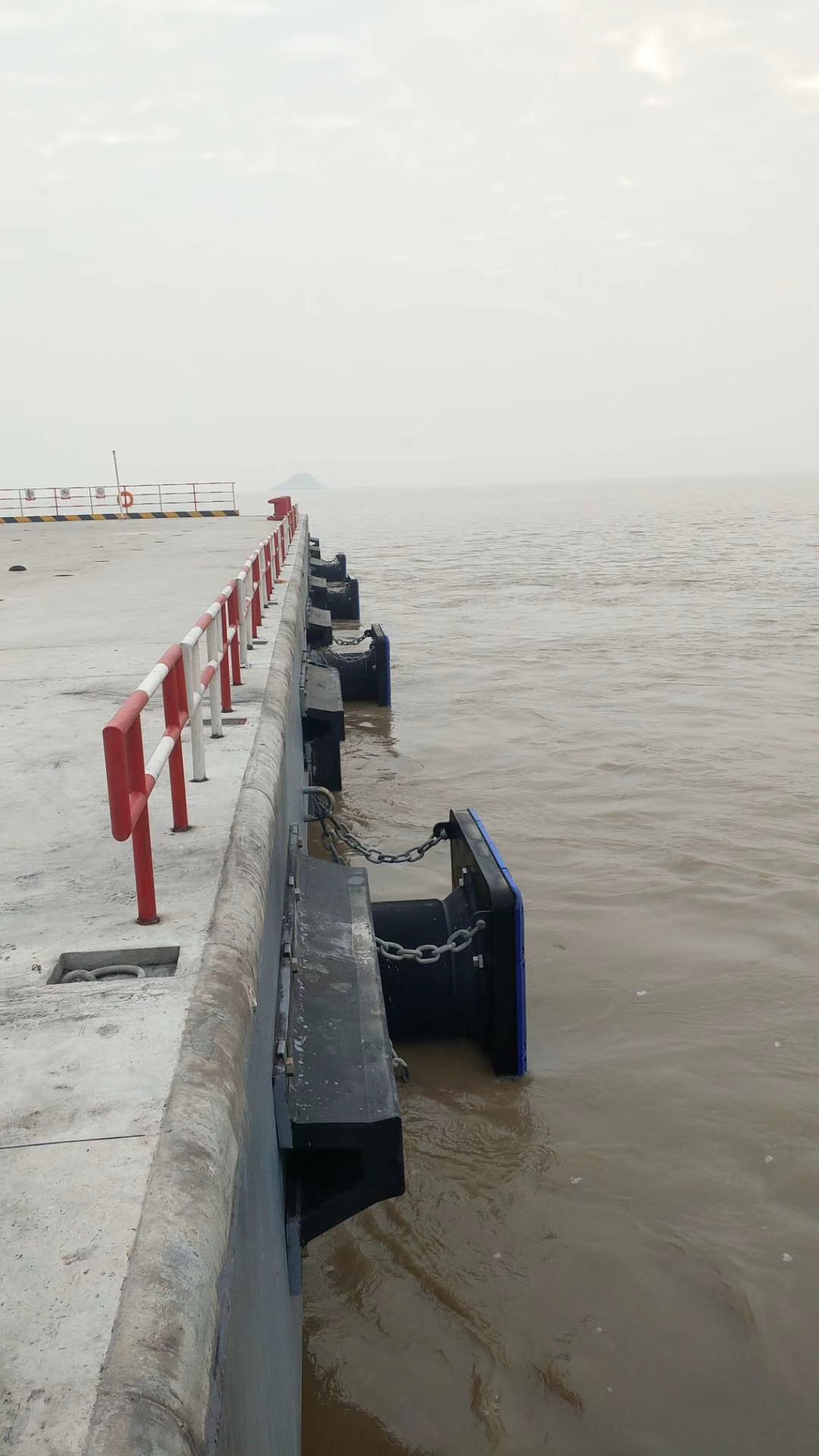

产品主要应用：

集装箱船泊位；
石油和天然气体运输船泊位；
杂货船泊位；
滚装船泊位；
造船厂泊位；
多用途靠泊码头；

产品规格：


规格型号	尺寸
规格型号	H	D1	D2	h	n	d	MD	h 1	L
SC800	800	900	1050	30	6	40	32	14	360
SC1000	1000	1100	1300	35	6	47	39	18	430
SC1150	1150	1300	1500	37	6	50	42	18	500
SC1250	1250	1450	1650	40	6	53	45	22	500
SC1450	1450	1650	1850	42	6	61	52	22	570
SC1600	1600	1800	2000	45	8	61	52	26	570
SC1700	1700	1900	2100	50	8	66	56	28	620
SC2000	2000	2000	2200	50	8	74	64	28	700
SC2250	2250	2300	2550	57	10	74	64	32	700
SC2500	2500	2700	2950	70	10	74	64	38	700
SC3000	3000	3150	3350	75	12	90	76	40	800

说明：其他规格尺寸，可根据客户要求加工生产

产品性能曲线：

R:KN E:KN.M		RE		RS		RH		RO		RL
R:KN E:KN.M		52.5%	55%	52.5%	55%	52.5%	55%	52.5%	55%	52.5%	55%
SC800H	R	464	493	412	437	335	378	275	292	211	225
SC800H	E	163	173	145	153	125	132	96	102	75	78
SC1000H	R	752	880	668	710	579	615	445	473	356	379
SC1000H	E	330	350	293	310	254	269	195	207	156	116
SC1150H	R	995	1058	883	939	765	814	589	626	471	501
SC1150H	E	502	532	446	472	387	409	297	315	238	252
SC1250H	R	1176	1250	1043	1109	904	961	696	739	556	592
SC1250H	E	654	683	573	606	496	526	382	404	305	323
SC1450H	R	1582	1682	1404	1493	1217	1294	936	995	749	796
SC1450H	E	1007	1066	894	947	775	820	596	631	477	505
SC1600H	R	1888	2007	1676	1781	1453	1544	1117	1189	894	950
SC1600H	E	1326	1405	1177	1247	1020	1080	786	832	628	665
SC1700H	R	2174	2311	1930	2052	1673	1778	1287	1368	1027	1094
SC1700H	E	1623	1719	1441	1525	1249	1322	960	1017	768	814
SC2000H	R	3000	3199	2671	2839	2315	2561	1781	1893	1425	1514
SC2000H	E	2643	2798	2346	2484	2033	2153	1564	1656	1251	1325
SC2250H	R	4228	4494	3752	3989	3252	3457	2502	2659	2126	2260
SC2250H	E	4178	4423	3702	3925	3214	3402	2473	2617	2105	2224
SC2500H	R	5220	5549	4633	4925	4015	4268	3088	3283	2625	2791
SC2500H	E	5730	6067	5086	5385	4408	4667	3391	3590	2882	3051
SC3000H	R	5800	6750					4400	5200	3750	4400
SC3000H	E	6700	7200					5100	5450	4300	4650

说明：性能公差±10%

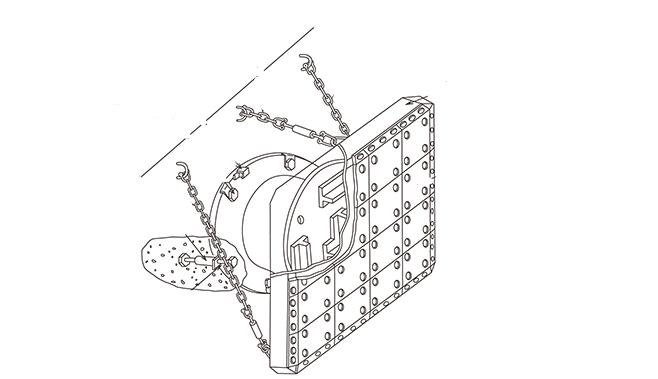

产品安装



名称		用途	材质
防冲板		降低面压，保护护舷本体和船体	Q235或者Q345
贴面板		减少摩擦系数，保护船体	超高分子聚乙烯
U型环		吊挂链条用	SS400H.D.G SUS304 SUS316 SUS316L
预埋件	预埋螺母	固定橡胶护舷与码头	SS400H.D.G SUS304 &SS400H.D.G SUS316&SS400H.D.G SUS316L&SS400H.D.G
	螺栓
	垫片
	地脚板
	地脚杆
防冲板连接件	气密螺母	连接橡胶护舷与防冲板	SS400H.D.G SUS304 SUS316 SUS316L
	螺栓
	垫片
贴面板连接件	气密螺母	连接贴面板与防冲板	SS400H.D.G SUS304 SUS316 SUS316L
	螺栓
	垫片
链条	水平链	防止橡胶护舷剪切变形	SS400H.D.G
	垂直链	限制护舷拉伸
	吊挂链	牵拉防冲板
